Dimensionamento de Interfaces de Saída com Transistores Bipolares (BJT)

Fundamentos de Interface com Microcontroladores e Cargas

Introdução

Este tópico é a base para o desenvolvimento de sistemas eletroeletrônicos, especialmente aqueles que envolvem microcontroladores. Aqui, você revisitará os conceitos essenciais sobre como os microcontroladores interagem com o mundo externo e entenderá por que os circuitos de interface são componentes indispensáveis em qualquer projeto de automação. Abordaremos as limitações intrínsecas dos microcontroladores e os critérios fundamentais para a seleção de componentes de interface, além de revisar a aplicação de resistores e capacitores nesse contexto.

1.1. As Limitações do Microcontrolador e a Necessidade de Interface

Microcontroladores (MCUs) são dispositivos poderosos, capazes de executar operações lógicas complexas, controlar sequências e tomar decisões. No entanto, suas portas de Entrada/Saída (E/S), também conhecidas como pinos GPIO (General Purpose Input/Output), possuem limitações elétricas significativas que impedem sua conexão direta com a maioria dos componentes do mundo real.

As principais limitações são:

• Corrente Máxima: Cada pino de um microcontrolador pode fornecer ou drenar apenas uma pequena quantidade de corrente, geralmente na ordem de poucos miliamperes (mA). Conectar uma carga que exige mais corrente (como um motor, um relé ou um LED de alta potência) pode danificar permanentemente o pino ou até mesmo o microcontrolador inteiro.
• Tensão Máxima/Mínima: As portas de E/S operam dentro de uma faixa de tensão específica (ex: 3.3V, 5V). Aplicar uma tensão fora dessa faixa (seja muito alta ou negativa) pode também causar danos irreversíveis.
• Tensão de Ruído: Em ambientes industriais, a presença de ruídos elétricos, surtos de tensão e interferências eletromagnéticas (EMI) é comum. Os microcontroladores são sensíveis a esses ruídos, e a exposição direta pode levar a falhas de funcionamento ou danos.

Dada essas limitações, surge a necessidade crucial dos circuitos de interface. Uma interface atua como uma “ponte de poder” ou um “adaptador de sinal” entre o microcontrolador e a carga ou sensor. Ela permite que um sinal de baixa potência do MCU controle uma carga de alta potência ou que um sinal de alta tensão/corrente de um sensor seja lido de forma segura pelo MCU.

1.2. Critérios para Escolha de Componentes de Interface

A seleção do componente de interface adequado é um passo crítico no projeto de sistemas eletroeletrônicos. Os critérios a seguir devem ser cuidadosamente avaliados:

• Corrente da Carga: Qual é a corrente máxima que a carga consome ou que o sensor fornece? O componente de interface deve ser capaz de suportar essa corrente com margem de segurança.
• Tensão da Carga/Sinal: Qual é a tensão de operação da carga ou do sinal do sensor? O componente de interface deve ser compatível com essa tensão e, se necessário, realizar a conversão de nível.
• Frequência de Operação: A carga é acionada de forma contínua, pulsada (PWM) ou intermitente? A frequência de chaveamento é alta? Alguns componentes (como relés eletromecânicos) têm limites de frequência de operação.
• Isolamento: Há necessidade de isolamento galvânico entre o microcontrolador e a carga/sensor? O isolamento protege o MCU contra surtos de tensão e ruídos provenientes do lado da potência.
• Dissipação de Potência: O componente de interface irá dissipar calor? É necessário dimensionar dissipadores adequados para garantir que o componente opere dentro de sua faixa de temperatura segura.
• Custo: O custo do componente é compatível com o orçamento do projeto?
• Tamanho Físico: O componente se encaixa no espaço disponível na placa ou no painel?
• Vida Útil e Confiabilidade: Em ambientes industriais, a durabilidade e a confiabilidade são cruciais.

1.3. Revisão de Resistores e Capacitores Aplicados a Interfaces

Embora sejam componentes básicos, resistores e capacitores desempenham papéis fundamentais nos circuitos de interface:

1.3.1. Resistores

• Limitadores de Corrente: Utilizados para proteger LEDs e entradas de transistores, garantindo que a corrente não exceda os limites do componente.
  • Exemplo: Para acender um LED com 20mA e uma queda de 2V usando uma fonte de 5V, o resistor limitador de corrente seria :

• Divisores de Tensão: Permitem reduzir uma tensão maior para um nível compatível com o microcontrolador.
  • Exemplo: Para converter 12V para 5V, pode-se usar um divisor de tensão com dois resistores R1​ e R2​, onde R1​=7kΩ e R2​=5kΩ , portanto Vout seria:

• Resistores de Pull-up/Pull-down: Utilizados em entradas digitais para definir um estado lógico padrão (alto ou baixo) quando o pino não está sendo ativamente acionado.
  • Pull-up: Conecta o pino a uma tensão positiva através de um resistor. Se o botão estiver aberto, o pino lê “alto”.
  • Pull-down: Conecta o pino ao terra através de um resistor. Se o botão estiver aberto, o pino lê “baixo”.
  • Ponto para Reflexão: Por que é importante usar resistores de pull-up/pull-down em entradas digitais com botões ou chaves? Sem eles, o pino ficaria em um estado “flutuante” (indefinido), o que poderia levar a leituras erráticas pelo microcontrolador.

1.3.2. Capacitores

• Capacitores de Desacoplamento/Bypass: Capacitores de pequeno valor (ex: 100nF) colocados próximos aos pinos de alimentação dos circuitos integrados (incluindo microcontroladores). Sua função é fornecer uma fonte de corrente instantânea para o CI durante rápidas mudanças de estado (chaveamento), absorvendo picos de corrente e filtrando ruídos de alta frequência presentes na linha de alimentação.
  • Ponto para Reflexão: Qual o impacto da ausência de capacitores de desacoplamento em um circuito microcontrolado, especialmente em um ambiente com ruídos industriais? (Resposta: instabilidade do sistema, travamentos inesperados).
• Capacitores de Filtro: Capacitores de maior valor (eletrolíticos) usados em fontes de alimentação para suavizar a tensão retificada, reduzindo o ripple (ondulação) e fornecendo uma tensão contínua mais estável.

---

2. Após compreender as limitações dos microcontroladores e a necessidade de circuitos de interface, este capítulo aprofundará no uso de um dos componentes mais fundamentais para acionamento de cargas: o Transistor Bipolar de Junção (BJT). Abordaremos o BJT como uma chave eletrônica, detalhando o dimensionamento de seus resistores de polarização, a importância do diodo de roda livre para cargas indutivas e as considerações térmicas para garantir o funcionamento seguro e eficiente . O objetivo é que você domine os critérios para acionar LEDs de sinalização e pequenos relés, que são essenciais em qualquer sistema de automação.

2.1. O Transistor Bipolar de Junção (BJT) como Chave Eletrônica

O Transistor Bipolar de Junção (BJT) pode operar em três regiões principais: ativa (amplificação), corte e saturação. Para o propósito de acionamento de cargas digitais, como na PEC-M3K, o BJT é utilizado como uma chave eletrônica, operando nas regiões de corte (desligado) e saturação (totalmente ligado).

• Região de Corte: Quando uma corrente desprezível ou nula é aplicada à base do transistor (para BJT NPN, a tensão VBE​ é menor que aproximadamente 0.7V), ele se comporta como um circuito aberto entre o coletor e o emissor. Não há fluxo de corrente de coletor (I_C​≈0).
• Região de Saturação: Ao aplicar uma corrente de base suficientemente grande (para BJT NPN, V_BE​≥0.7V, e uma corrente de base I_B​ significativa), o transistor entra em saturação. Nesta região, ele se comporta como um circuito fechado entre o coletor e o emissor, com uma pequena queda de tensão entre eles (V_CE(sat)​, tipicamente entre 0.1V e 0.3V). A corrente de coletor é limitada principalmente pela carga e pela fonte de alimentação.

Parâmetros Importantes do BJT para Chaveamento:

• V_CE(sat)​: Tensão Coletor-Emissor na saturação. Deve ser o menor possível para minimizar a dissipação de potência quando o transistor está ligado.
• I_Cmax: Corrente máxima que o coletor pode suportar. É crucial que a corrente da carga não exceda este valor.
• h_FE​ (Beta – β): Ganho de corrente do transistor, que relaciona a corrente de coletor (I_C​) com a corrente de base (I_B​) na região ativa (I_C​=h_FE​×I_B​). No chaveamento, buscamos I_C​<h_FE​×I_B​ para garantir a saturação.

2.2. Dimensionamento do Resistor de Base para Saturação

Para garantir que o BJT opere na região de saturação, é necessário fornecer uma corrente de base (I_B​) suficiente. Essa corrente é controlada por um resistor limitador, o resistor de base (R_B​). A fonte dessa corrente geralmente é um pino do microcontrolador.

O cálculo do RB​ envolve os seguintes passos:

1. Definir a corrente de coletor (I_C​): Esta é a corrente que a carga irá demandar.
2. Calcular a corrente mínima de base (I_Bmin​​): Usando a relação de ganho I_Bmin​​=I_C​/h_FE​.
3. Aplicar um Fator de Overdrive (FO): Para garantir uma saturação “profunda” e compensar variações de h_FE​ e temperatura, multiplicamos I_Bmin​​ por um fator de overdrive (tipicamente entre 2 e 10). A corrente de base de projeto I_B​=FO×I_Bmin​​.
   • Ponto para Reflexão: Por que usar um Fator de Overdrive é importante no dimensionamento para chaveamento? Ele garante que o transistor sature completamente mesmo com variações de temperatura ou de parâmetros entre componentes do mesmo lote, tornando o circuito mais robusto.
4. Calcular o resistor de base (R_B​): Utilizando a Lei de Ohm e a queda de tensão na junção base-emissor (V_BE(on)​, tipicamente 0.7V para silício NPN).

Para um BJT NPN acionado por um microcontrolador: R_B​=(V_MCU​−V_BE(on)​)/I_B​

Onde:

4. V_MCU​: Tensão de saída do pino do microcontrolador (ex: 3.3V ou 5V).
5. V_BE(on)​: Tensão Base-Emissor quando ligado (aprox. 0.7V).
6. I_B​: Corrente de base de projeto (com fator de overdrive).

Exemplo Prático:

Vamos acionar um LED que requer 20mA (I_C​=20mA) usando um BJT NPN (BC547, com h_FE​≈200) e um microcontrolador de 5V.

1. I_Bmin​​=I_C​/h_FE​=20mA/200 = 0,1mA
2. Usando um Fator de Overdrive de 5: I_B​=5×0.1mA=0.5mA.
3. R_B​=(V_MCU​−V_BE(on)​)/I_B = (5 – 0,7)/0,5m =8600Ω
   • Escolheríamos o valor comercial mais próximo, como 8.2kΩ ou 10kΩ.

2.3. Diodo de Roda Livre (Flyback) para Cargas Indutivas

Quando o BJT chaveia uma carga indutiva (como a bobina de um relé, um solenoide ou um pequeno motor DC), um fenômeno perigoso pode ocorrer ao desligar o transistor. O indutor tenta manter a corrente que passava por ele, gerando uma alta tensão reversa (pico indutivo) que pode exceder a tensão máxima suportada pelo coletor do BJT (V_CEmax​​), causando a destruição do componente.

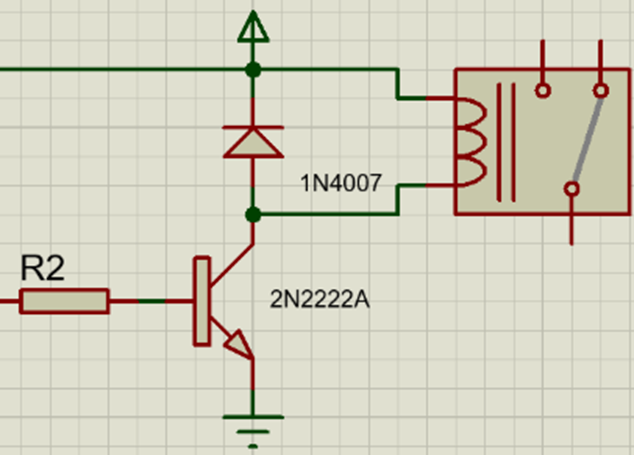

Para proteger o transistor, um diodo de roda livre (flyback) é conectado em paralelo com a carga indutiva, com o catodo voltado para a alimentação positiva e o anodo para o terminal negativo (ou para o coletor do BJT no caso de acionamento de baixa lateral).

• Funcionamento: Quando o transistor desliga, o campo magnético do indutor colapsa, gerando uma força eletromotriz reversa. O diodo entra em condução, criando um caminho de “curto-circuito” para essa energia indutiva dissipar-se, protegendo o transistor do pico de tensão.

Dimensionamento e Escolha:

• O diodo deve ser capaz de suportar a corrente máxima da carga.
• A tensão reversa máxima do diodo deve ser maior que a tensão de alimentação da carga.
• Para cargas de chaveamento rápido, diodos de recuperação rápida (fast recovery) ou Schottky são preferíveis. Para relés e solenoides, um diodo retificador comum (ex: 1N4007) geralmente é suficiente.

2.4. Limitações Térmicas e Dissipação de Potência

Mesmo operando como chave, um BJT dissipa potência, especialmente na região de saturação (quando está ligado) e durante as transições de corte/saturação. A potência dissipada é calculada por:

P_diss​=V_CE(sat)​×I_C​

Se a potência dissipada for muito alta, a temperatura da junção do transistor pode exceder seu limite máximo, levando à falha do componente.

• Necessidade de Dissipadores: Para correntes e tensões maiores, onde a P_diss​ é significativa (geralmente acima de 1W), é necessário utilizar dissipadores de calor. O dimensionamento do dissipador envolve a resistência térmica do transistor, do dissipador e do material de isolamento.
• Ponto para Reflexão: Como a temperatura ambiente de uma fábrica pode afetar o dimensionamento de um dissipador para um BJT ? (Resposta: Temperaturas ambientes mais altas exigem dissipadores maiores ou componentes mais robustos para manter a temperatura da junção dentro dos limites).

2.5. Aplicações Típicas

O dimensionamento de interfaces com BJT será aplicado em:

• Acionamento de LEDs de Sinalização: Os LEDs que indicam o status da máquina ou do processo (ex: “Mistura em Andamento”, “Porta Aberta”) podem ser facilmente controlados por BJTs.
• Acionamento de Pequenos Relés Auxiliares: Relés com bobinas de baixa corrente (até algumas dezenas de miliamperes), que por sua vez podem acionar cargas maiores ou fornecer isolamento simples.

Resumo

Neste tópico, você aprofundou seus conhecimentos sobre o uso do Transistor Bipolar de Junção (BJT) como uma chave eletrônica essencial para interfaces de saída. Aprendeu a dimensionar o resistor de base para garantir a saturação do transistor, a importância e o dimensionamento do diodo de roda livre para proteger o BJT de picos indutivos em cargas indutivas, e as considerações sobre dissipação térmica. Esses conceitos são fundamentais para o projeto robusto e confiável dos circuitos de acionamento de LEDs e pequenos relés.

---

Exercícios

1. Explique as duas principais regiões de operação de um BJT quando utilizado como chave e descreva o comportamento do transistor em cada uma.
2. Um pino de microcontrolador de 3.3V será usado para acionar a base de um BJT NPN (BC337, com h_FE​=150). Se a corrente de coletor desejada é de 100mA, calcule o valor do resistor de base necessário, utilizando um Fator de Overdrive de 10.
3. Desenhe o circuito de acionamento para uma carga indutiva (ex: bobina de relé de 24V/30mA) utilizando um BJT NPN e uma porta de microcontrolador. Não se esqueça de incluir o componente de proteção essencial para cargas indutivas e identifique cada parte do circuito.
4. Qual a função de um diodo de roda livre em um circuito de acionamento de relé? O que ocorreria se esse diodo fosse omitido?
5. Um BJT chaveia uma corrente de coletor de 2A e sua tensão V_CE(sat)​ é de 0.2V. Calcule a potência dissipada pelo transistor. Você consideraria o uso de um dissipador de calor nesse caso? Justifique.
6. Em que situações específicas o uso de BJTs para acionamento de cargas seria mais adequado? Cite dois exemplos.
7. Por que é crucial que a corrente de base calculada para a saturação do BJT não exceda a corrente máxima que um pino do microcontrolador pode fornecer?
8. Qual a relação entre a temperatura ambiente e o dimensionamento de dissipadores para BJTs em um ambiente industrial?
9. Um LED de sinalização precisa de 15mA e tem uma queda de tensão de 2.1V. Usando uma fonte de 5V e um BJT NPN (com h_FE​=100), dimensione o resistor de base e o resistor limitador de corrente para o LED.
10. Explique a importância do Fator de Overdrive no dimensionamento do resistor de base de um BJT para garantir que ele opere como uma chave confiável.

---
